英洛德代理PI驅動型號2SC0108T2G0-17
SCALE™-2技術， 高集成度超緊湊，高質量8A門電流和2 x 1W輸出功率
本產品有保形涂層
主要好處
無與倫比的緊湊性，廣泛的適用性和高可靠性-組件比傳統驅動器少85%。本產品有保形涂層。

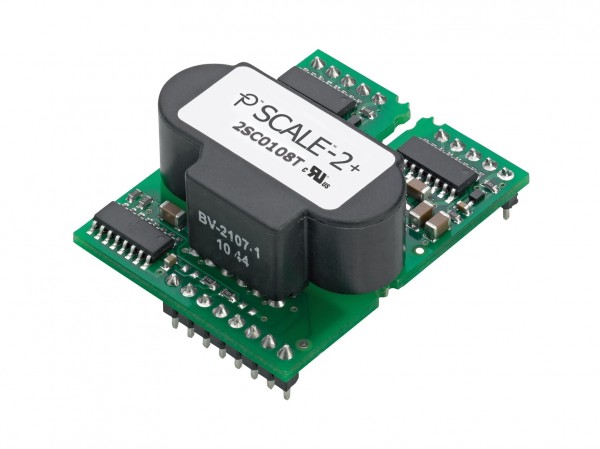

說明 2SC0108T是 種新型的SCALE-2雙核驅動芯片，具有結構緊湊、可靠性高、適用范圍廣等優點。2SC0108T驅動所有常見的IGBT模塊， 高可達600 A/1200 V或450 A/1700 V。嵌入式并聯允許在更高的額定功率下進行簡單的逆變器設計。還支持多 拓?fù)洹?nbsp;
技術優勢
2SC0108T是我們 緊湊的驅動核心，可用于工業應用，占地面積只有45 x 34.3毫米，外形為16毫米。與傳統解決方案相比，SCALE-2芯片組將組件數量減少了80%，從而顯著提高了可靠性并降低了成本。

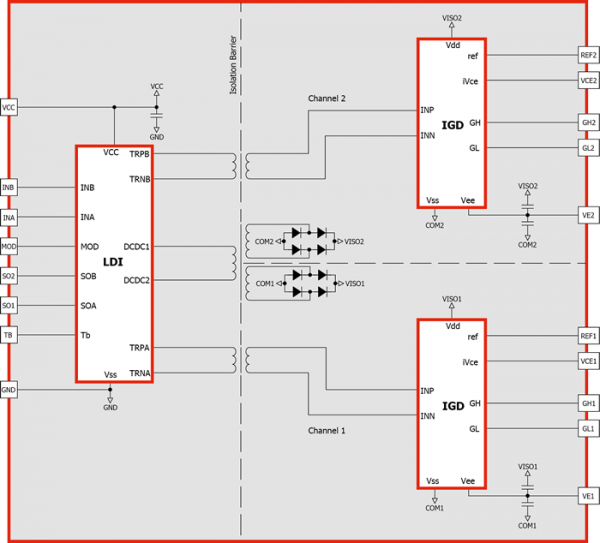

2SC0108T結合了 個完整的雙通道驅動核心和驅動所需的所有組件，如隔離的DC/DC轉換器、短路保護以及電源電壓監測。兩個輸出通道中的每 個都與 次側和另 次通道電隔離。
每個通道提供8A和1W驅動功率的輸出電流，使2SC0108T成為中小功率應用中普遍使用的合適選擇。驅動器提供+15 V/-8 V的柵 電壓擺動。無論輸出功率水平如何，都可以調節開啟電壓以保持15 V的穩定。
卓越的EMC性能使即使在要求苛刻的工業應用中也能安全可靠地運行。
驅動并聯IGBT
驅動器允許任意數量的IGBT模塊與單個驅動器直接并聯。這 新的、開創性的概念使得 次在不需要任何額外開發工作的情況下構建具有離散模塊和并聯igbt的串聯變換器成為現實。
主要特點
SCALE™-2+芯片組
本產品有保形涂層
用于2毫米印刷電路板（2.54毫米；3.1毫米；5.84毫米）的新引腳長度
手焊、波峰焊和選擇性焊接工藝用新別針
可提供RoHS版本：2SC0108T2F1-17、2SC0108T2G0-17、2SC0108T2H0-17
全部采用EMC改進的技術
***向下兼容
超緊湊解決方案
阻斷電壓高達1700V
開關頻率高達50kHz
非常短的延遲時間<100ns
小抖動±2ns
門 電流±8A
+15V（調節）/-8V柵 驅動
3.3V…15V邏輯電平接口
直橋和半橋模式
嵌入式并行能力
二 和多 拓?fù)?nbsp;
IGBT短路保護
隔離DC/DC變換器
2 x 1W輸出功率
電源欠壓鎖定
安全隔離符合EN50178
UL認可組件
卓越的EMC
可靠，使用壽命長
占地面積：45mm x 34.3mm
電氣和機械性能無變化
規格書下載：
2SC0108T2G0-17.pdf
