技術參數：
觀察圖像：正像
光管（選件）：?jiǎn)文磕跨R或雙目目鏡（俯角:25°），十字投影法，帶有TV插板，光通比（目鏡/TV插板:50/50）
角度分度值： 范圍360°， 小讀數：6′（使用游標）
目鏡（選件）：10X,15X, 20X
物鏡：3X（375-037）,W.D:72.5mm 可選: 1X, 5X, 10X，20X,50X, 100X
透射照明
光源：鹵素?zé)襞荩?2V,50W）
光學系統：帶有可調整光圈的遠心照明系統
功能：光強度可調，無 亮度調節
表面照明
光源：鹵素?zé)襞荩?2V,150W）
光學系統：帶有可調整光圈的科勒照明系統
功能：光強度可調，無 亮度調節
顯示裝置
軸數：2軸（MF-A型）或3軸（MF-B型）
分辨率：0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
功能：調零,方向轉換，數據輸出（通過RS-232C接口）
電源：100/110/120/220/240V AC, 50/60Hz
重量：65.5kg(505C,1010C)/69.5kg(2010C)/130kg(2017C)/138kg(3017C)/144kg(4020C)
性能參數：
|
型號（XY工作臺尺寸）
|
505C
|
1010C
|
2010C
|
2017C
|
3017C
|
4020C
|
|
貨號*
|
MF-A
|
176-661*
|
176-662*
|
176-663*
|
176-664*
|
176-665*
|
176-666*
|
|
MF-B
|
176-681*
|
176-682*
|
176-683*
|
176-684*
|
176-685*
|
176-686*
|
|
XY工作臺行程范圍
|
50×50mm
|
100×100mm
|
200×100mm
|
200×170mm
|
300×170mm
|
400×200mm
|
|
Z軸移動范圍
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|
|
調焦方式
|
手動調焦（粗調焦:30mm/rev.,微調焦:0.2mm/rev.）
|
|
測量方式
|
線性編碼器（2軸型:X/Y軸，3軸型:X/Y/Z軸）
|
|
分辨率（可轉換）
|
0.001mm/0.0005mm/0.0001mm/.0001″/.00005″/.00001″
|
|
測量精度（20℃時）
|
XY軸：（2.2+0.02L）μm,L為無負載測量長度,JIS B 7153
|
|
指示精度（20℃時）
|
Z軸：（5+0.04L）μm，L為測量長度
|
|
浮動功能
|
帶有快速釋放功能的X和Y軸
|
|
XY工作臺臺面尺寸
|
280×280mm
|
280×280mm
|
350×280mm
|
410×342mm
|
510×342mm
|
610×342mm
|
|
載物玻璃有效尺寸
|
180×180mm
|
180×180mm
|
250×150mm
|
270×240mm
|
370×240mm
|
440×240mm
|
|
旋轉功能
|
——
|
——
|
——
|
±5°(左)
|
±5°(左)
|
±3°(左)
|
|
臺面 大承重
|
10kg
|
10kg
|
10kg
|
20kg
|
20kg
|
15kg
|
|
大工件高度
|
150mm
|
150mm
|
150mm
|
220mm
|
220mm
|
220mm
|

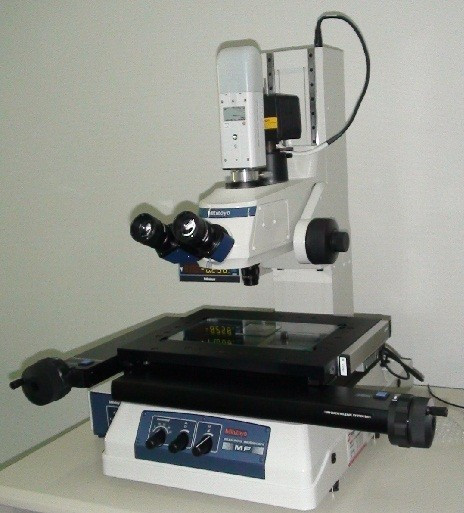

促銷原裝日本三豐176系列測量顯微鏡 176-685-11（3017C）
詢價
|
