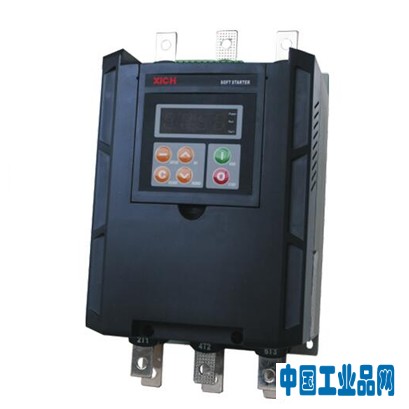

CMC-LX系列電機軟起動動器

、作用：
CMC-LX電機軟起動器是 種將電力電子技術，微處理器和自動控制相結合的新型電機起動、保護裝置。它能無階躍地平穩起動/停止電機，避免因采用直接起動、星/三角起動、自耦降壓起動等傳統起動方式起動電機而引起的機械與電氣沖擊等問題，并能有效地降低起動電流及配電容量，避免增容投資。同時CMC-LX軟起動器內部集成電流互感器，用戶無需外接。

二、特點：

☆獨特的SCR觸發閉環控制算法

獨特的SCR閉環控制功能，專為標準負載和重型負載特殊設計。用戶可根據負載情況選擇限流起動和電壓斜坡起動，實現 對平滑的無轉矩震蕩起動效果。

☆控制精度高實時高效

采用高性能的Cortex-M3 32位內核CPU執行中心控制，速度快、精度高、抗干擾能力強。

☆優美的外觀

專利保護的主回路三進六出結構，內置電流互感器方案，接線方便、可靠性高。

☆可配的標準MODBUS-RTU協議

用戶在訂貨時可根據現場需要，選配帶標準MODBUS-RTU通訊協議或不帶。

☆集成 進的保護功能

具有輸入輸出缺相、過載、過流、相電流不平衡、晶閘管過溫等保護功能，全方位對電機及相關設備進行保護。

☆全耐火材料

90KW以下為全塑殼結構，采用阻燃ABS材料加工而成，90KW及以上功率段上蓋為塑殼結構、主框架采用敷鋁鋅板材料加工而成，具有耐熱、抗腐蝕特性。

☆可外引面板

可通過機身接口將面板外引至設備操作面進行遠程操作，方便現場使用。

☆維護簡單

由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。

三、使用條件：

四、電路連接

1、軟起動器端子1L1、3L2、5L3接三相電源， 2T1、4T2、6T3接電動機。軟起動器可通過參數設定選擇是否檢測相序。當采用旁路接觸器時，接觸器 邊接軟起動器1L1、3L2、5L3,另 邊接B1、B2、B3。

注：通訊接口是功能選配口，采用光纖水晶頭的聯結端子，如圖所示從上到下依次是1腳到8腳。具體端子定義請參考端子定義。

2、三角形內接連接圖

若用戶使用三角形內接連接時，用戶必須嚴格按照下圖進行連接，否則有可能導致電機或軟起損壞。本機在啟動前會對電機接線進行判斷，若接線錯誤軟起會報接線錯誤故障。

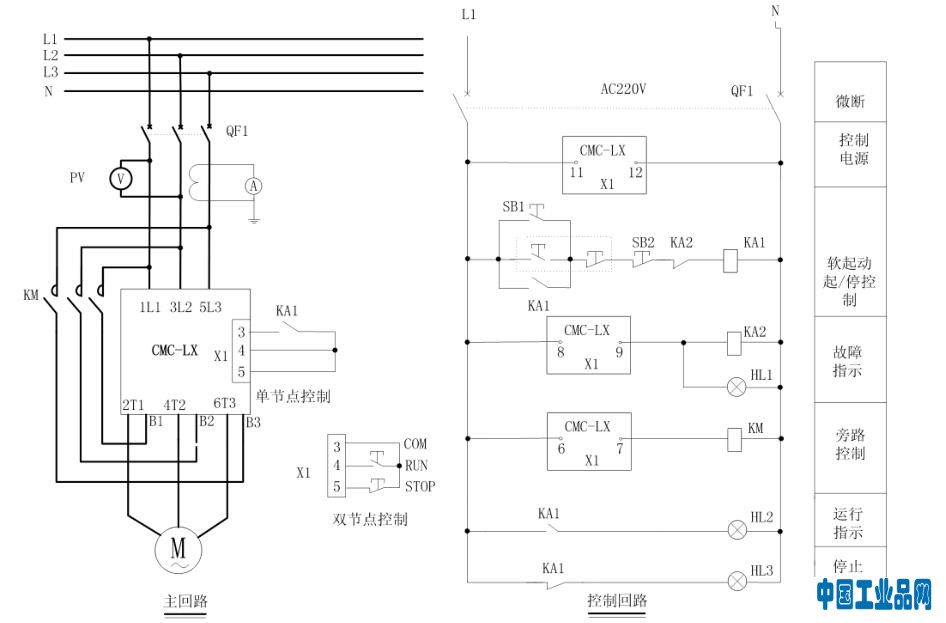

3、典型應用接線圖

注意：

①、上圖所示為單節點控制方式。接點閉合軟起動起動，接點打開軟起動器停止。但要注意這種接線LED面板起動操作無效。端子3、4、5起停信號是 個無源節點。

②、PE接地線應盡可能短，接于距軟起動器 近的接地點，合適的接地點應位于安裝板上緊靠軟起動器處，安裝板也應接地，此處接地為功能地而不是保護接地。

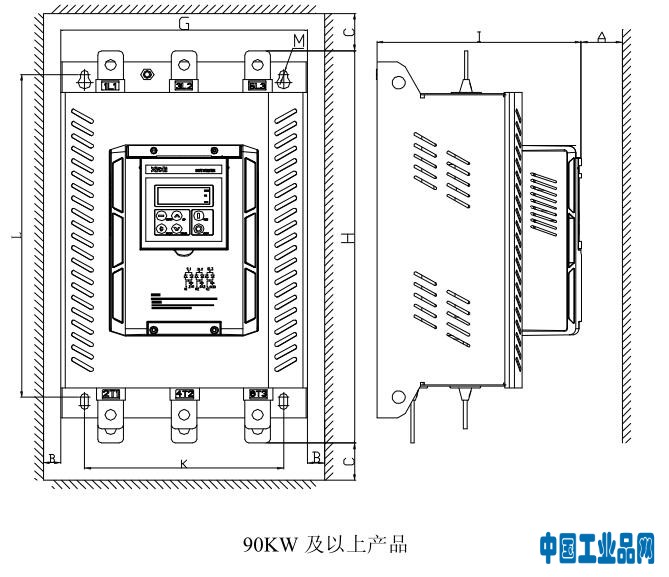

五、外形及開孔尺寸(單位：mm 以380V為例)

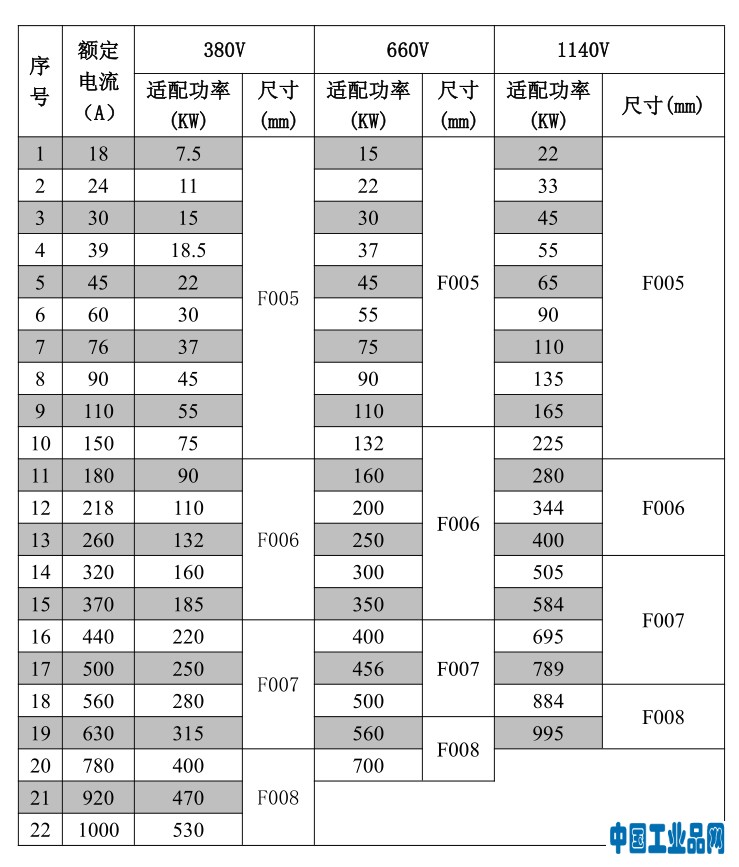

六、選型

注：尺寸 F005:172×320×172、F006:285×474×235、F007:320×512×235、F008:400×647×235(寬×高×厚)
