功能

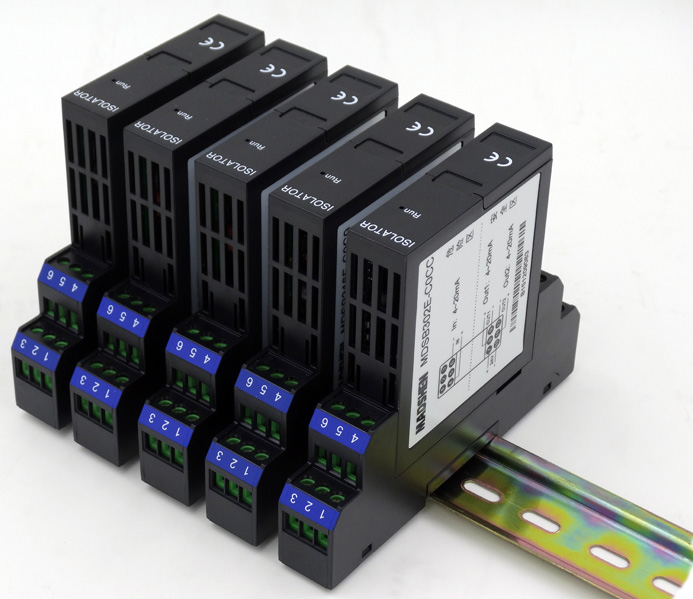

MDSB314E熱電阻信號隔離式安全柵 接收危險場所的3線制Pt100、Cu50、Cu100、Pt50或其他類型的熱電阻信號，經過隔離后輸出，輸出可接線為2線制或3線制或4線制?？蛇x1入1出。。隔離柵限制從本安端子竄入危險場所的能量，從而確保系統本安防爆。
型號規格
|
產 品 型 號
|
輸入1信號
|
輸入2信號
|
輸出1信號
|
輸出2信號
|
|
MDSB314E-1010
|
40~400Ω
|
無輸入2
|
40~400Ω
|
無輸出2
|
防爆技術指標
防爆標志：[Exia Ga]ⅡC
認證參數：（端子1/4、1/6、4/6間）
Um=250V Uo=6.6V Io=68mA
Po=113mW Co=5μF Lo=5mH
產品特點：
輸入、輸出、電源三方完全隔離，抗干擾能力強
精度高，線性度高，長期運行穩定性高
模塊化設計，體積小，功耗低，適合密集安裝
結構合理，插拔輕松，安裝、拆卸、維護更為方便簡單
技術指標
工作電源：24VDC±10%
功 耗：≤0.6W
輸入信號：熱電阻信號，40~400Ω，危險區
激勵電流：0.5~5mA
引線電阻：每條線 大允許20Ω
輸出信號：熱電阻信號，40~400Ω，安全區
轉換精度：±0.5Ω( 大誤差)
溫度漂移：±0.05Ω/℃( 大漂移)
緣強度：輸入/輸出/電源，≥1500VAC（1min）
本安/非本安，≥1500VAC（1min）
緣電阻：輸入/輸出/電源，≥100MΩ（500VDC）
備注：安全柵到熱電阻之間的連線必須使用同種導線且長度 致，導線電阻值不 致將增大測量誤差。
選型資料詳情請下載：MDSB314E熱電阻信號隔離柵
