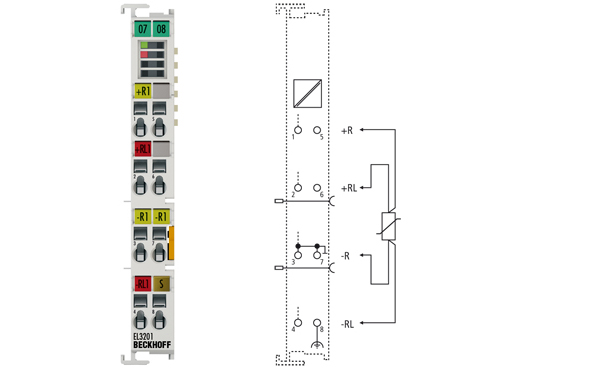

EL3201, EL3202 | 1-, 2- 通道 PT100（RTD）輸入端子模塊，2、3、4 線制連接

EL3201 和 EL3202 模擬量輸入端子模塊可以直接連接電阻型傳感器。EtherCAT 總線端子模塊電路可采用 2 線制和 3 線制來連接傳感器。此外，EL3201 可采用 4 線制連接方式。整個溫度范圍的線性度由 個微處理器來實現，溫度范圍可以任意選定。EtherCAT 端子模塊的標準設置為： 在 3 線制連接的 PT100 傳感器的溫度范圍內分辨率為 0.1 °C。每個 EtherCAT 端子模塊都有 個 LED 用來指示其信號狀態。故障 LED 用來指示傳感器故障（例如斷線）。

技術參數	EL3201 | ES3201	EL3202 | ES3202
輸入點數	1	2
電源	通過 E-bus 供電
傳感器類型	PT100, PT200, PT500, PT1000, Ni100, Ni120, Ni1000電阻測量 (如電位器， 1Ω…1.2/5 kΩ)
連接方式	2-, 3-, 4-線制	2- or 3-線制 (default: 3-線制)
溫度范圍	-250…+850 °C (PT 傳感器); -60…+250 °C (Ni 傳感器)
分辨率	每數位 0.1 °C
轉換時間	默認設置：~ 200 ms, 可配置 (65…500 ms, 參見技術文檔)	默認設置：~ 250 ms，可配置 （65…500 ms，參見技術文檔）
測量電流	典型值 0.5 mA
測量誤差	< ±0.5 °C for PT 傳感器 (更多型號請見技術文檔)
電氣隔離	500 Vrms (E-bus/信號電壓)
E-bus 電流消耗	190 mA (參見技術文檔)
過程映像中的位寬	輸入：1 x 16 位數據，1 x 16 位控制 / 狀態	輸入：2 x 16 位數據，2 x 16 位t
重量	約 60 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2/EN 61000-6-4 標準
防護等 /安裝位置	IP 20/ 可變
可插拔式接線	適用于所有 ESxxxx 端子模塊
